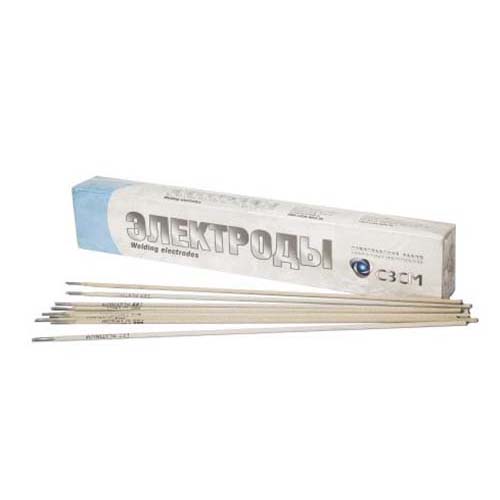

Электроды УОНИ-13/55У
Электроды для сварки углеродистых и низколегированных сталей УОНИ-13/55У Тип Э50А
Возможно вам понадобятся:
Основное назначение:
Для сварки стержней арматуры железобетонных конструкций и рельсов из углеродистых и низколегированных сталей марок: Ст5, 18Г2С, 25ГС, 15ГС и др. с пределом текучести до 420 Н/мм2 включительно и временным сопротивлением до 540 Н/мм2, соответствующих требованиям ГОСТ 380, ГОСТ 5520, ГОСТ 5521, ГОСТ 6713, ГОСТ 19282. Сварка во всех пространственных положениях кроме вертикального сверху вниз постоянным током обратной полярности.
Классификация
- Тип Э50А
- ISO 2560 E 51 5 В20
- AWS A5.1 E7018
- ГОСТ 9466-75
- ГОСТ 9467-75
ТУ 1272-001-50133500-2009
Положение сварки
Характеристики плавления электродов
- Коэффициент наплавки, г/Ач - 10,0
- Расход электродов на 1 кг наплавленного металла, кг - 1,6
Технологические особенности сварки
- сварку стыков арматуры и рельсов производят ванным способом в нижнем положении шва. Возможна обычная дуговая сварка стержней арматуры и металлоконструкций во всех пространственных положениях шва постоянным током на короткой длине дуги. Прокалка перед сваркой: 350±25 °С, 1 час
Характеристики
Механические свойства металла шва и наплавленного металла
| Временное сопротивление разрыву, МПа | Предел текучести, МПа | Относительное удлинение, % | Относительное сужение, % | Температура испытаний, °С | Тип образца | Ударная вязкость, Дж/см2 |
|---|---|---|---|---|---|---|
| не менее | ||||||
| 590 | 460 | 24 | 70 | -20 0 -40 |
KCU KCU KCV |
140 50 34 |
Химический состав наплавленного металла
| C | Mn | Si | S | P |
|---|---|---|---|---|
| ≤ 0,10% | 1,15-1,75% | 0,35-0,75% | <0.03% | <0.035% |
Рекомендации по сварке (сила тока А):
| Диаметр, мм | Положение шва | ||
|---|---|---|---|
| нижнее | вертикальное | потолочное | |
| 3.0 | 100-130 | 90-120 | 90-120 |
| 4.0 | 160-190 | 130-160 | 130-160 |
| 5.0 | 180-240 | 160-200 | - |
Применение
Сертификаты
Письмо по Санитарно-эпидемиологическим заключениям
ЗИО-8
УОНИ-1355
ЦЛ-11
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 16.04612.130
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 18.50594.130
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 19.04160.130
Свидетельство об одобрении сварочных материалов Российским Морским Регистром судоходства № 19.50009.130
Свидетельство об одобрении сварочных материалов №02-11.3-10.5.1-0041
Свидетельство о признании №02958
Сертификат соответствия №РОСС RU.РО00.К00003
Сертификат соответствия №РОСС RU.AД44.H00020
Сертификат соответствия №РОСС RU.НА34.Н08649
Сертификат соответствия №РОСС RU.НА36.Н03568
Сертификат соответствия ГОСТ Р ИСО 9001-2015 №РОСС RU.ИС78.К00046
